什么叫小圓�。� 這個難以具體界定，一般來說當產品圓弧占整圓的比例較小（比如小于六分之一），可以稱為小圓弧。
小圓弧本質上就是圓，也就是定義小圓弧的參數：X Y Z 和Diameter
既然小圓弧就是圓，為什么檢測會引發這么多爭議？

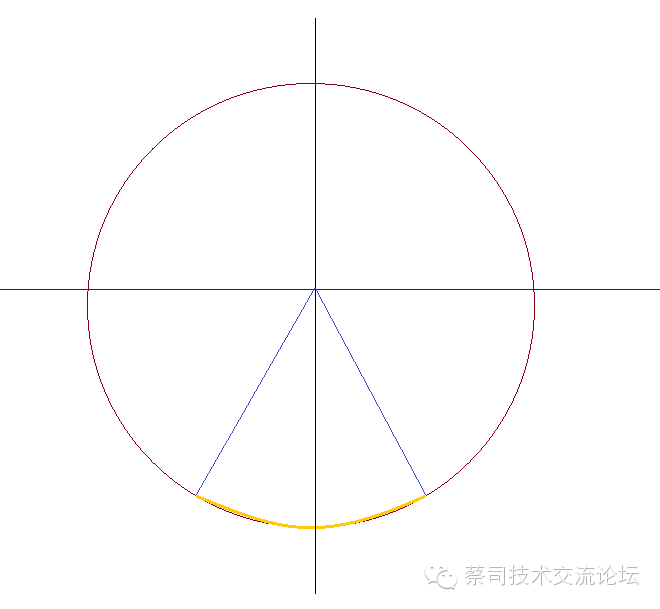

這個要從檢測原理來說明： 如下圖
左一 ：設計圖紙上的幾何形狀
左二 ：產品實際表面形狀
左三 ：設備（包括三坐標）檢測到的表面形狀
左四 ：基于采集到的數據，計算得到的幾何形狀
我們知道，在軟件里看到的實際XYZD值，就是上面左四過程后的數據
舉個例子：
計算幾何形狀的方法常用：最小二乘法（高斯法，LSQ）。根據算法，滿足偏差的平方和最小的結果，就是最終的幾何形狀
當圓弧占整體比例較小的時候，會出現計算結果的不確定性（這個很難避免，非設備，非軟件可控）
棕色的實際輪廓是設備采集到的數據，基于這些數據計算出的藍色幾何形狀或綠色幾何形狀都可能是偏差最小的那種情況，但黑色的才是理論圓
因?yàn)闊o(wú)法獲取到產品的真實中心，小圓弧如果直接使用圓來進行計算，計算的結果將充滿不確定性（XYZ值以及直徑）
下面我們介紹一種，跳出“圓”的思路，進行小圓弧檢測的方法
根據實際案例進行講解：醫療器械產品
準備條件：
1 曲線功能（選配）
2 半徑點功能（標配）
3 formula功能（標配）
Calypso軟件中操作示意：
1 建立基本坐標系
2 將圓弧段定義為曲線并測量
3 使用曲線最佳擬合功能
曲線最佳擬合可以通過選擇擬合方式（XYZ平移或者XYZ軸旋轉），去除位移偏差，得到形狀偏差。
反之，輸出的擬合坐標系，坐標系的原點就是輪廓的實際中心
棕色為理論圓弧，藍色為實際輪廓。
對曲線進行擬合（XY平移，繞Z軸旋轉），就是和棕色圓弧比對，得到偏差最小狀態的黃色輪廓。同時也就得到了實際中心的坐標
4 基于最佳擬合坐標系定義半徑點
使用formula功能，讀取最佳擬合坐標系的XY值，定義為半徑點的XY理論值
公式：
理論中心X值+擬合坐標系X偏差實際值
理論中心Y值+擬合坐標系Y偏差實際值
如上操作后，得到的實際中心接近產品的輪廓的真實中心
如下圖所示，求解的半徑值R1和R2，明顯優于理論中心的r1和r2
通過上述方法：半徑點的XY就是小圓弧的真實坐標。半徑點的R就是小圓弧的真實半徑
